Простая самоделка для шуруповёрта, чтобы сверлить ровно под 90°

Сверление — самая распространенная задача как для начинающих, так и для опытных мастеров. И выполняется она следующим образом: Отверстия всегда должны быть перпендикулярны. Но если иногда допускаются небольшие отклонения, то бывают случаи, когда нужно просверлить отверстие под идеально прямым углом, а подходящего оборудования нет. Сегодняшняя статья — о простых самодельных приспособлениях для шуруповерта, которые позволяют сверлить отверстия точно под углом 90°.

На самом деле, покупать такие инструменты совсем не обязательно. Ведь все необходимое можно сделать самому в кратчайшие сроки, не потратив ни копейки. Прочитав эту статью, читатель поймет, что нет ничего проще.

Простая самоделка для шуруповёрта

Сегодня мы рассмотрим три устройства, начиная с самого сложного (среди них) и заканчивая очень простым, которое можно сделать за считанные секунды. А в качестве бонуса, в конце статьи мы рассмотрим, как сделать шаблон для бурения.

Кондуктор из деревянного бруска и его изготовление

Для изготовления шаблона вам понадобится стандартный блок, карандаш или маркер, ножовка, резак и уголок. Первым делом необходимо сделать отметку на блоке. Для этого проведите линию вдоль одного из краев с помощью угольника. Затем продолжите линию на соседних сторонах с помощью того же угольника.

Вот так, при помощи угольника, проводят первую линию

Отметьте расстояние около полудюйма на соседних краях и сделайте надрез вдоль линии. Используйте полудюймовые отметки с обеих сторон в качестве ограничителя. Теперь осталось только срезать фаску, чтобы создать углубление. Возможно, пример на фотографии сделает более понятным, как выполнить эту задачу.

Фаску снимают при помощи резака или канцелярского ножа

Вот и все. Теперь вы можете легко делать вертикальные отверстия. Однако важно помнить, что дерево годится только для нескольких отверстий. Затем дерево трется о сверло, и вы уже не можете рассчитывать на прямой угол.

А вот только что сделанное приспособление в работе

Пара реек и струбцина – как они могут помочь

Следующий компонент удивительно прост. Вам понадобятся две вырезанные под прямым углом планки и обычный винтовой зажим. Действуйте следующим образом. Уложите рейки друг на друга со смещением 2-3 см и зажмите их струбциной. Вот и все, можно смело делать отверстия под прямым углом.

Простейшее приспособление, которое можно изготовить за минуту, нужна лишь пара реек и струбцина

Металлический мебельный уголок

Мебельный уголок с длиной стороны 5-10 см сам по себе является готовым светильником. Его нужно только положить на поверхность и пробить. Если у вас есть время, можно немного доработать уголок, приклеив или прикрутив к внешним краям обработанные планки. Такой металлический шаблон можно найти почти в каждой мастерской.

Приспособление удивляет простотой, при этом оно вполне практично

Что требуется для изготовления кондуктора

Детали изготавливаются из небольших кусочков дерева или клееной фанеры, отверстия центрируются кусочками алюминиевой трубки диаметром 8 мм, петли — саморезами. Центрирующий механизм маятника сделан из алюминиевых полосок толщиной 2 мм, шириной 20 мм и длиной 100 мм. Выбор материалов может меняться в зависимости от наличия.

Самоцентрирующийся кондуктор для присадки шкантов

Процесс изготовления

Сделайте полосу из небольшого ствола дуба и предварительно обработайте ее с помощью толщиномера и циркулярной пилы. Ширина молдинга составляет 18 мм. Сделайте основание из фанеры толщиной 12 мм и шириной 3 см. Положите основание на стол циркулярной пилы и подготовьте заготовки. Вам понадобится кусок фанеры 120×40×20 мм, на котором будут размещены разметочные трубки, и две дубовые доски 120×18×18 мм для боковых зажимных элементов.

Самоцентрирующийся кондуктор для присадки шкантов

Если центральная часть слишком широкая, ее можно укоротить с помощью циркулярной пилы. В нашем случае ширина уменьшена до 26 мм. Отрежьте два куска алюминиевой трубы. Внутренний диаметр — 8 мм, чтобы соответствовать размеру штифтов, внешний диаметр — 10 мм. Длина отрезков составляет 20 мм и соответствует толщине среднего куска фанеры. Трубку можно разрезать самодельным лобзиком или ножовкой.

Самоцентрирующийся кондуктор для присадки шкантов

Из алюминиевой полосы 100×20×2 мм вырежьте две детали. Выпилите козырек в форме треугольника в середине среднего куска. С его помощью проверьте положение козырька. Если он немного смещен, не беда, поправьте его вручную и переместите линию симметрии (основание) в ту или иную сторону.

Самоцентрирующийся кондуктор для присадки шкантов

Отметьте отверстия для трубок и расположите их точно посередине детали. У нас расстояние между штифтами 30 мм, поэтому каждое отверстие находится на расстоянии 15 мм от глазка. Используйте толщиномер и угольник.

Самоцентрирующийся кондуктор для присадки шкантов

Просверлите два отверстия Ø10 мм для трубок в основном корпусе и зажмите их в тисках. Трубки плотно прилегают и не требуют подтягивания.

Самоцентрирующийся кондуктор для присадки шкантов

Просверлите три отверстия в каждой из алюминиевых пластин сверлом диаметром 4 мм. Просверлите одно отверстие в центре и два по бокам на расстоянии 5 мм от передней части. Зенкуйте отверстия сверлом диаметром 8 мм. Центральное отверстие должно быть зенкованным с одной стороны, а боковые отверстия — с противоположной стороны. Это необходимо потому, что саморезы вкручиваются с разных сторон.

Самоцентрирующийся кондуктор для присадки шкантов

Положите заготовки на ровную поверхность и соберите все детали с помощью саморезов. Не затягивайте винты полностью; планки должны свободно двигаться, но не шататься.

Самоцентрирующийся кондуктор для присадки шкантов

Сначала установите боковые панели, а затем прикрутите их к основной центральной части. Проверьте подвижность крепления.

Как пользоваться приспособлением

Положите две соединяемые детали на стол. Отметьте точки симметрии для двух колышков на каждом стыке (всего у нас будет четыре). Разметьте стороны арматуры с помощью квадрата. Поместите фурнитуру на доску. Выровняйте козырек по меткам, используйте винтовые зажимы для стабилизации положения фурнитуры. Просверлите отверстия, направляющими служат алюминиевые трубки. Если трубка изготовлена правильно, штифты будут идеально подходить.

  Как выбрать и применить колер для водоэмульсионной краски. Как разводить колер в водоэмульсионной краске?

Самоцентрирующийся кондуктор для присадки шкантов

Положите детали на ровную поверхность и отметьте положение нагелей. Отметьте 15 мм от линии, чтобы выровнять прицел, и переместите его на переднюю часть детали. Вставьте трубку, совместите ее с козырьком и отметками и просверлите отверстия для дюбелей. Просверлите две детали. Вставьте дюбель в отверстие и соедините их вместе. Все должно точно совпадать.

Сферы использования

Мебельные направляющие и шаблоны — важные инструменты для сборки мебели. Использование шаблонов позволяет избежать основной проблемы при сверлении отверстий — сверло проникает в заготовку под неправильным углом. Исправление этой ошибки отнимает много времени и сил, да и вообще не всегда исправляется. Направляющая, используемая для сверления отверстий, не только позволяет правильно выровнять сверло в месте сверления, но и не дает инструменту сбиться с курса.

Такие приспособления, как мебельные направляющие и шаблоны, также используются при производстве и сборке мебели, когда в соединяемых элементах необходимо просверлить отверстия для установки крепежа. В таких случаях часто используется вырубной шпиндель для штифтов или шурупов, без которого невозможно было бы сделать качественные отверстия для крепежа. Они необходимы, когда нужно просверлить отверстия, даже под углом, в тонких плитах (особенно для отверстий в ДСП или МДФ).

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

Направляющая для угловых отверстий незаменима при выполнении скрытых стыков панелей.

Использование дрели делает сборку мебели быстрой и легкой. С помощью этого устройства можно просверлить отверстия на любом расстоянии от края предмета мебели, независимо от его ширины.

В современной мебели широко используются дюбели, но в то же время они являются довольно старомодным средством крепления. Именно поэтому при изготовлении мебели используется шаблон для дюбелей. Основная сложность в использовании такого крепежа заключается в том, что оси отверстий в соединяемых деталях находятся под прямым углом друг к другу. Поэтому эти отверстия должны быть идеально перпендикулярны друг другу. Этого трудно добиться без использования дрели.

Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской

Дрель для сверления отверстий — это очень полезный инструмент для тех, кто занимается самоделками.

Мебельная промышленность — не единственная область, где используются дрели. Сверла также широко используются для сверления отверстий в трубах и других цилиндрических деталях. Они позволяют получать высококачественные отверстия даже в трубах малого диаметра.

Размеры и принцип действия современных труб могут быть различными. Некоторые модели таких устройств гораздо проще купить, а некоторые несложно сделать своими руками. Еще одним фактором в пользу изготовления мебельной дрели своими руками является то, что устройства массового производства, особенно универсальные, стоят недешево.

Самодельные кондукторные устройства

Простейшие аккумуляторные дрели-направляющие, например, используемые для сверления отверстий под шурупы и гайки, стоят относительно дешево, поэтому многие мастера не утруждают себя их самостоятельным изготовлением, а покупают модели массового производства. Тем временем, однако, находятся и те, кто пытается изготовить такие простые устройства самостоятельно, своими руками. Вопрос о том, как сделать перфоратор своими руками, часто возникает, когда необходимо просверлить нестандартные отверстия.

Чтобы изготовить перфоратор для дюбелей или более простой инструмент для шурупов, можно воспользоваться планами и видеороликами в Интернете.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Направляющая делается с абсолютной точностью при сверлении направляющих отверстий и закалке готовой детали.

Чтобы собрать такое устройство, вам, конечно же, нужен чертеж. Вам также понадобится минимум инструментов и оборудования

  • электрическая или ручная дрель;
  • набор слесарных инструментов;
  • болгарка;
  • сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кабелепровод можно построить с помощью любых инструментов и материалов, легкодоступных в большинстве домашних мастерских или гаражей. Использование таких материалов, как скобяные изделия, деревянные палочки, металлические пластины и т.д., позволяет сэкономить значительные средства по сравнению с покупкой модели массового производства.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Строительство самодельной трубы для сверления отверстий под болты.

Чтобы изготовить сверлильную трубу для сверлильного пресса или одношпиндельного станка, необходимо выполнить несколько простых шагов.

  1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
  2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
  3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
  4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
  5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Готовый кондуктор с поворотными упорами

Сборка готовой трубы с поворотными фитингами

Кондуктор отверстий под шканты

Назначение фитинга заключается в том, чтобы отверстия были выровнены. В противном случае вы не сможете закрепить крепежные элементы. Если вы прикрепите защищенный фитинг к обеим частям, у вас получится идеальное стыковое соединение. Если вы решили изготовить такую трубу самостоятельно, вам не придется искать чертежи. Мы представляем два варианта самодельного воздуховода, которые отлично работают:

  Сироп для пчел: подкормка круглый год, как сварить, из чего делать, инвертирование сахара. Как приготовить сироп для пчел осенью?

Накладной шаблон

Конструкция одного очень проста. Небольшой кусок фанеры и лист жесткого картона — это все, что вам нужно. С помощью этой оснастки вы всегда сможете просверлить несколько выровненных отверстий для дюбелей. На картоне (или другом прозрачном пластике) следует нанести разметку и просверлить встречные отверстия. Это облегчит вам установку шаблона в нужное положение. Тонкостенные латунные трубки следует забить в отверстия. В противном случае деревянное сверло быстро разрушит направляющие.

Важно! Такая оснастка подходит только для деталей с фиксированной шириной.

Тогда штифты находятся посередине поверхности. Для древесины других размеров следует изготовить отдельные направляющие или сделать универсальный направляющий шаблон.

Самоцентрующийся кондуктор

изготовление кондуктора

Если вы не делаете мебель из стандартных досок, вам нужен универсальный инструмент. Его также можно изготовить своими руками, используя материалы, которые буквально валяются без дела. Чтобы изготовить такой самодельный перфоратор, вам понадобится план конструкции и базовые геометрические знания. Материалы: кусок фанеры 15-18 мм, тонкостенные трубки, пригодные для сверления, несколько дюбелей и металлическая полоса для плеч кубоида. Делаем три одинаковые детали: в середине — отверстие, укрепленное на трубе, а внизу — симметрично расположенные подвижные ножки из дюбелей. Важно, чтобы все три детали были абсолютно одинаковыми. Из металла вырезаем три одинаковых плеча с симметрично расположенными отверстиями. Линейность отверстий определяете вы. Выпилите пазы в трех деталях и прикрепите их к металлическим плечам. Фурнитура работает так же хорошо, как заводская, и почти без затрат. Другой способ соединения мебели — использование так называемой винтовой фурнитуры. Для этого требуется отдельный инструмент.

Изготовление самоцентрирующегося основания — видео

Кондуктор под конфирмат – разновидности и возможность изготовления

Конечно, на рынке есть такой инструмент, достаточно удобный и гибкий. Он используется для сверления первой части заготовки. Вторая часть заготовки должна иметь два ряда вертикальных отверстий. Для этой цели была разработана другая конструкция.Кондуктор под конфирмат Разумеется, домашние мастера легких путей не ищут, и делают мебельный шаблон кондуктор для сверления отверстий своими руками. Причем он не обязательно должен быть универсальным, вы можете приспособить его под конкретный тип стыка мебельных панелей.мебельный шаблон кондуктор для сверления отверстий

Важно! Любая универсальная оснастка предназначена для экономии средств.

При сверлении с большим количеством дополнительных отверстий легко допустить ошибку.

Популярное: газовая горелка своими руками: Изготовление из подручных материалов

Поэтому при самостоятельном изготовлении шаблонов делайте их с узким профилем.

Не заморачивайтесь с отверстиями одинакового размера. Конфирмат обычно изготавливается по определенным стандартам. Поэтому диаметр пуансона получается одинаковым.

Мы рассказали, как сделать пуансон для крепежных отверстий.Шарнирные соединители используются при сборке деревянных конструкций и установке дверей/окон. Их соединения также должны быть стандартизированы и соответствовать друг другу. Для обеспечения правильной разметки используется устройство для сверления петель. Без него практически невозможно установить стандартную мебельную петлю.

Любая оснастка, позволяющая стандартизировать разметку или сверление отверстий, многократно повышает качество работы. Кроме того, покупка (изготовление) швеллеров экономит массу времени в столярных работах.

Процесс самостоятельного изготовления кондукторов для сверления

Большинство профессиональных мастеров предпочитают самостоятельно изготавливать устройство для штамповки мебели, так как это позволяет сэкономить значительную сумму денег по сравнению с покупкой заводского устройства. Чтобы изготовить устройство, проф

  • электродрель;
  • слесарный набор;
  • болгарка по металлу;
  • оборудование для сварочных работ;
  • материал, который понадобится для изготовления прибора (арматурный прут, втулки и др.).

После того как материал для планируемого мебельного устройства получен, начинается рабочий процесс.

Чертеж самодельного кондуктора

Изготовление импровизированного канала для сверления отверстий под шурупы.

Чтобы сделать мебельный швеллер своими руками, заранее составляются точные, хорошо продуманные чертежи нужного инструмента с необходимыми размерами. Сделать правильный эскиз помогает шаблон швеллера, образец которого можно найти в Интернете или у мастеров по ремонту мебели. При изготовлении шаблона для инструмента необходимо несколько раз проверить точность отметок, чтобы убедиться в качестве изделия.

Изготовлении кондуктора

Изготовление направляющей требует идеального сверления направляющих отверстий и закалки готовой детали.

После того как вы подготовили шаблон для сверлильного инструмента, действуйте следующим образом

  1. Болгаркой либо ножовкой по металлу нарезается арматурный прут на части.Берем арматуру квадратного сечения,Берем арматуру квадратного сечения, отрезаем кусок необходимой длины и зачищаем его при помощи наждачной бумаги, делаем шаблонные отверстия
  2. Сверлятся отверстия на 8 миллиметров от края инструмента, ориентируясь на расположение центральной части плиты, в которой формируется отверстие.
  3. Выполняется расстояние равное 32 мм между разметками под сверло, диаметр отверстий составляет 5 мм.
  4. Для удобства использования самодельного устройства, добавляется упор. Чтобы его сделать понадобится одно миллиметровая пластина из металла, шириной 25 мм, сгибающаяся под прямым углом. Готовая деталь устанавливается на изготавливаемое приспособление.Для изготовления упора используется металлическая пластинаДля изготовления упора используется металлическая пластина, которая сгибается под углом 90 градусов и вместе с куском заготовленной арматуры закрепляется в струбцине
  5. Элементы конструкции фиксируются струбциной и соединяются крепежными деталями.

Нарезаем резьбу

Нарезание резьбы и соединение двух деталей в одно целое

Вставьте в инструмент для сверления отверстий металлические втулки, чтобы придать детали прочность. Стальные втулки можно приобрести в автомастерских.

ТОП 10 столярных шаблонов для домашнего мастера с АлиЭкспресс

Добрый вечер, дорогие читатели!

Для любого мастера-самоучки шаблоны для сверления могут стать отличным подспорьем в работе. С шаблонами работа идет быстрее, а соединения получаются более точными. Это, соответственно, приводит к меньшему количеству отходов. Шаблоны можно изготовить для конкретного изделия или конкретного типа соединения. Обычно это следует делать для нестандартных деталей. Однако для стандартных соединений или задач достаточно заводских шаблонов.

  Канистры с краном для воды. Как врезать кран в пластиковую канистру.

Пример простейшего самодельного шаблона для штамповки

Вот несколько примеров таких шаблонов, доступных для заказа:

1: Шаблон для сверления отверстий под долотообразные петли.

Этот шаблон предназначен для сверления глухих отверстий под врезные петли. С помощью этого шаблона вы сможете сэкономить много времени при выполнении этой задачи. Это особенно полезно, если вам предстоит выполнить большой объем работы, например, при сборке кухонного гарнитура. В наборе есть все необходимое, включая сверло Форстнера диаметром 35 мм, которое является стандартным размером для мебельных петель. Цена набора составляет около 1600 рублей.

2. кронштейн для крепления ручки

Предназначен для предельно точной установки всех мебельных ручек. В комплект входят два сверла с ограничителями глубины сверления. Цена набора составляет около 3000 рублей.

3. монтажная оснастка для выдвижных ящиков

В набор входят две оснастки для монтажа направляющих мебельных ящиков: для правой и левой стороны. Его цена составляет около 2500 рублей.

4. приспособление для сверления под дюбели

Это приспособление поможет вам просверлить точные отверстия для соединений с дюбелями или эксцентриковыми усилителями (Minifix), поэтому оно может быть полезно при работе с мебельными щитами и ДСП. Цена за комплект составляет около 2000 рублей.

5. пробивной станок

Имеет больше функций, чем предыдущая версия. В комплект входят сверла 6, 8, 10 мм и линейка. Его цена составляет около 4000 рублей.

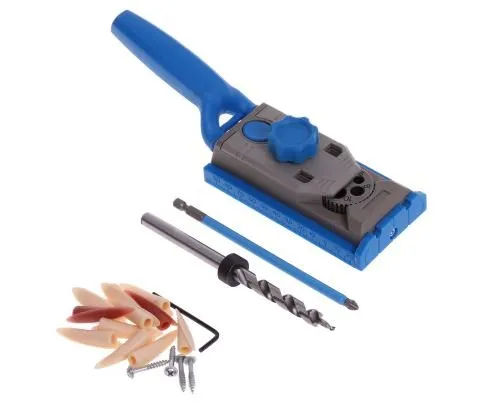

6. труба для соединения шурупов под углом.

Этот тип винтового соединения также называется «угловой винт». Диаметр сверла 9,5 мм — подходит для стандартных шурупов. Цена за комплект составляет около 2000 рублей.

7. еще один кондуктор для соединения саморезов под углом.

Читайте также: Фото межкомнатный блок хаус стеновые заделки

Отличие от предыдущего варианта в том, что с помощью этой модели можно сверлить отверстия и под прямым углом. Кроме того, с ним легче обращаться благодаря наличию рукоятки — не всегда есть необходимость фиксировать его струбциной. Диаметр сверла также составляет 9,5 мм. Цена набора составляет около 1200 рублей.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип работы этого сверла:

  1. Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
  2. Втулки направляющие. Через них будет входить сверло.
  3. Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

При конструировании собственной оснастки следует исходить из того, что большинство работ, которые вы выполняете с различными видами крепежа, вы сможете выполнять с помощью этой оснастки.

Важно. Если вам нужен универсальный помощник — это относится к профессиональным мебельщикам — лучше использовать промышленный инструмент, который сделан более точно и качественно. Такой инструмент предпочтительнее и быстро окупается, особенно если учесть, что к нему часто прилагается множество различных шаблонов, ограждений и других мелочей, которые также необходимы в процессе работы. Они стоят гораздо дешевле, чем если покупать их в розничной торговле.

И все же вы можете изготовить эти компоненты самостоятельно, если вам это необходимо.

Такой инструмент может понадобиться не так уж часто в той или иной отрасли, не говоря уже о самоделках. Поэтому для многих пользователей гораздо выгоднее изготовить его самостоятельно.

Если же строительство такого инструмента все же актуально, следует подготовить материалы для изготовления самодельного шпинделя для дрели:

  • Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
  • Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Вместо трубок можно, конечно, использовать готовые втулки, которые применяются в проволочных станках — такие можно приобрести, например, в машиностроении. Эти (также используемые) компоненты идеальны: они сделаны из

Выбор способа крепления

  • Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
  • Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
  • Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.
